Power Bank dari Limbah Baterai HP

Memanfaatkan baterai hp yang tak terpakai atau beberapa limbah baterai menjadi power bank ( pengisi daya baterai hp ), Jika anda memiliki baterai Hp yang sudah tidak terpakai namun jika kita tes menggunakan tester masih ada tegangannya , anda bisa memanfaatkannya sebagai sumber tegangan untuk power bank (portable charger) yang bisa anda bawa ke mana mana.

Untuk membuat power bank dari limbah baterai dibutuhkan beberapa komponen pendukung yaitu:

• Baterai dengan beberapa jumlah bisa sebanyak-banyaknya
• Power Bank mini yang diambil rangkaian inverter tegangan 3.7volt ke 5volt
• Kabel secukupnya.

Alat yang dibutuhkan:

• Tang Potong
• Solder
• Timah
• Isolasi
• Avo meter atau tester tegangan.

Cara membuat dan cara kerja

Mula mula kumpulkan beberapa baterai yang tidak terpakai , cek kondisi fisik baterai apakah masih normal apa tidak , berikut gambar baterai yang kondisi fisik masih normal. Baterai tidak menggembung, besar kemungkinan baterai tidak drop atau tidak mudah habis apabila dipakai.

Cek tegangan Baterai. Kemudian setelah anda cek kondisi fisik baterai kemudian cek tegangan pada baterai menggunakan avo meter atau alat tester tegangan lainnya.

Apabila baterai masih terdapat terminal atau rangkaian kecil yang berfungsi menyetabilkan tegangan baterai yang masuk ke hp, anda bisa langsung mengecek tegangan dari terminal.Ambil avo pindah saklar ke 10 DCV. Colokkan avo ke terminal dan lihat apakah masih ada tegangan atau tidak. Baterai yang normal tegangannya 3.5 Volt - 3.7 Volt. Jika tegangan kurang dari itu atau tidak ada sama sekali , anda bisa mengisi daya baterai menggunakan charger desktop, apabila baterai yang sudah dicas menggunakan desktop namun tegangan belum normal, kemungkinan baterai sudah drop atau rangkaian pada baterai rusak.

Apabila tegangan belum normal buka rangkaian kecil menggunakan tang potong sehingga seperti gambar diatas , lalu cek tegangan pada terminal baterai. Apakah tegangan masih normal 3.5V - 3.7 V? Jika tidak , cas lagi menggunakan cas desktop sampai tegangan normal. Apabila masih belum normal, berati baterai sudah drop dan sudah tidak bisa digunakan. Terminal baterai yang telah dibuka rangkaian kecilnya akan terlihat 2 terminal putih yang satu tegangan - dan yang satu tegangan + baterai. Biasanya tegangan + Baterai yaitu bodi baterai itu sendiri.

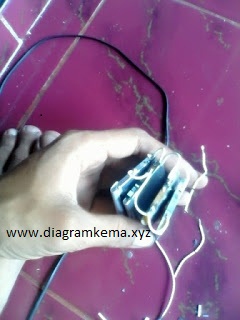

Setelah pengecekkan dan baterai masih normal, sambung paralel menggunakan kabel antara baterai satu dengan yang lainya seperti terlihat pada gambar diatas. Jika rangkaian kecil pada bateri tidak ada , anda bisa langsung menyambung melalui terminal baterai + - , solder terminal dan berikan timah agar memudahkan pada saat menyolder dengan kabel. Apabila timah tidak mau lengket, bersihkan terminal atau gosok menggunakan ampelas agar timah mau lengket. Berhati-hatilah dalam mebersihkan dan menyolder terminal , karna rawan terjadi konsle apabila terminal - terhubung dengan bodi melalui pucuk solder. Ini akan berakibat baterai panas dan apabila kelamaan akan bisa meledak.

Beri kabel lagi untuk keluaran tegangan + dan - yang nanti tegangan akan masuk ke rangkaian inverter 5V power bank sebagai tegangan sumber.

Kemudian gunakan power bank mini ( kecil ) , Power yang saya gunakan diatas adalah power bank yang sudah tak terpakai karena baterai yang ada didalamnya sudah tidak berfungsi atau drop. Bongkar power bank dengan membuka ttupnya terdapat 4 baut kecil. Dan jika sudah terbuka maka didalamnya terdapat baterai dan sebuah rangkaian inverter 3.7Volt ke 5Volt komplit dengan rangkaian cas baterai power bank itu sendiri.

Rangkaian Inverter Power Bank

Setelah itu ambil rangkaian inverter dan beri masukan dari sumber tegangan baterai yang telah diparalel sebelumnya . Sambung menggunkan solder pada rangkaian terdapat tand + untuk tegangan + dan - untuk tegangan sumber -. Hati hati dalam menyolder , jangan sampai 2 kabel berhubungan langsung karna bisa menyebabkan konslet , apabila bila terjadi lama baterai bisa panas dan meledak.

Setelah semua tersolder anda bisa mencoba mengeces menggunakan power bank ini. aApabila sudah berfungsi normal sebagaimana ces Power Bank , anda bisa merapikannya dengan memasukkan kedalam kotak atau memberi isolasi dengan rapi.

Berikut Power Bank dari Limbah Baterai HP yang sudah jadi dan berfungsi. Power bank ini menggunakan 4 baterai hp yang berkapasitas 1200mAh, jadi power bank yang sudah jadi ini berkapasita 4 x 1200mAh yaitu 4800mAh. Semakin banyak baterai yang digunakan maka akan semakin banyak juga kapasitas power bank itu sendiri.
